Last Updated on Juli 20, 2025 by Roger Wilco
🔈 Audio-Interface

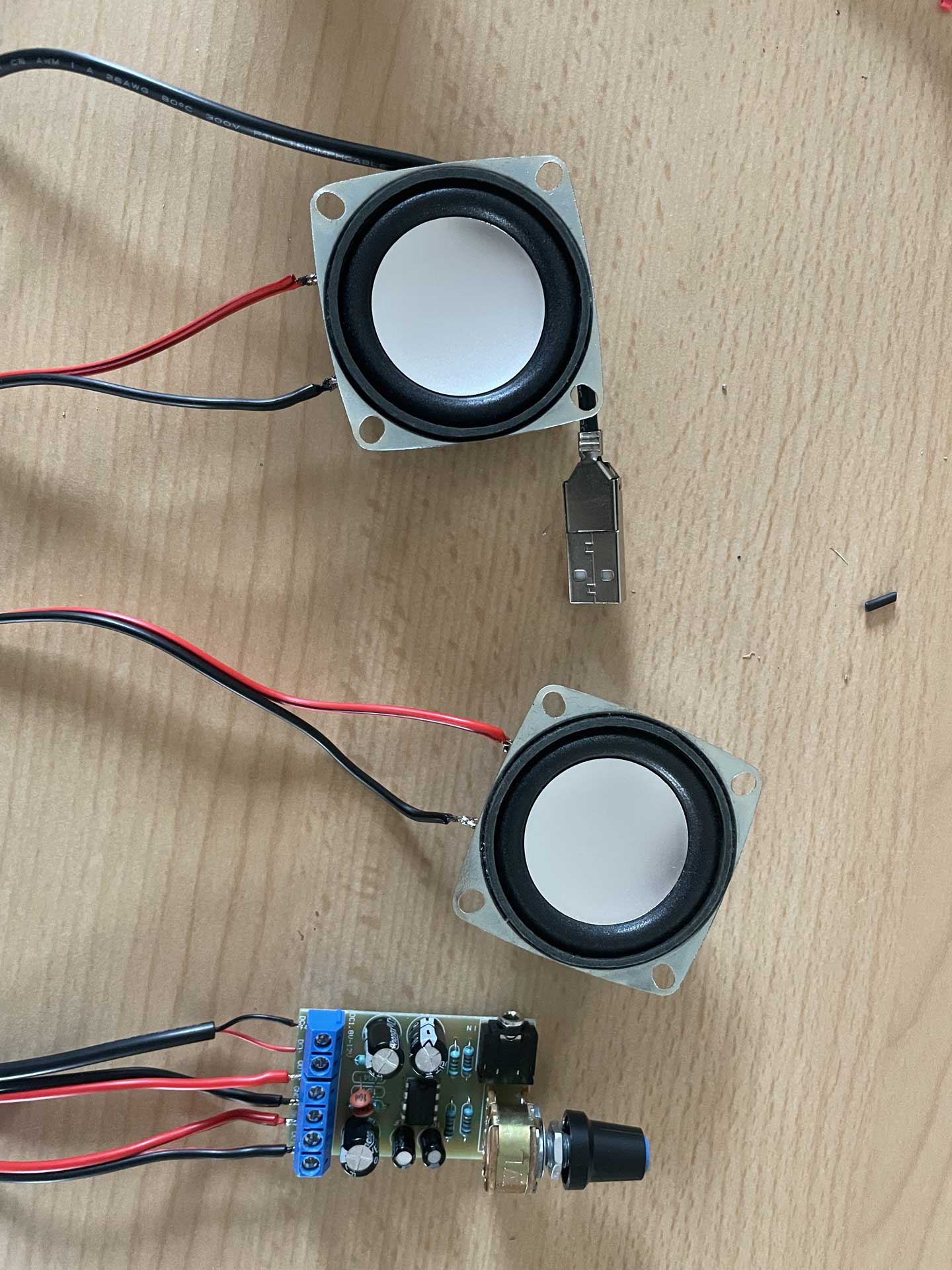

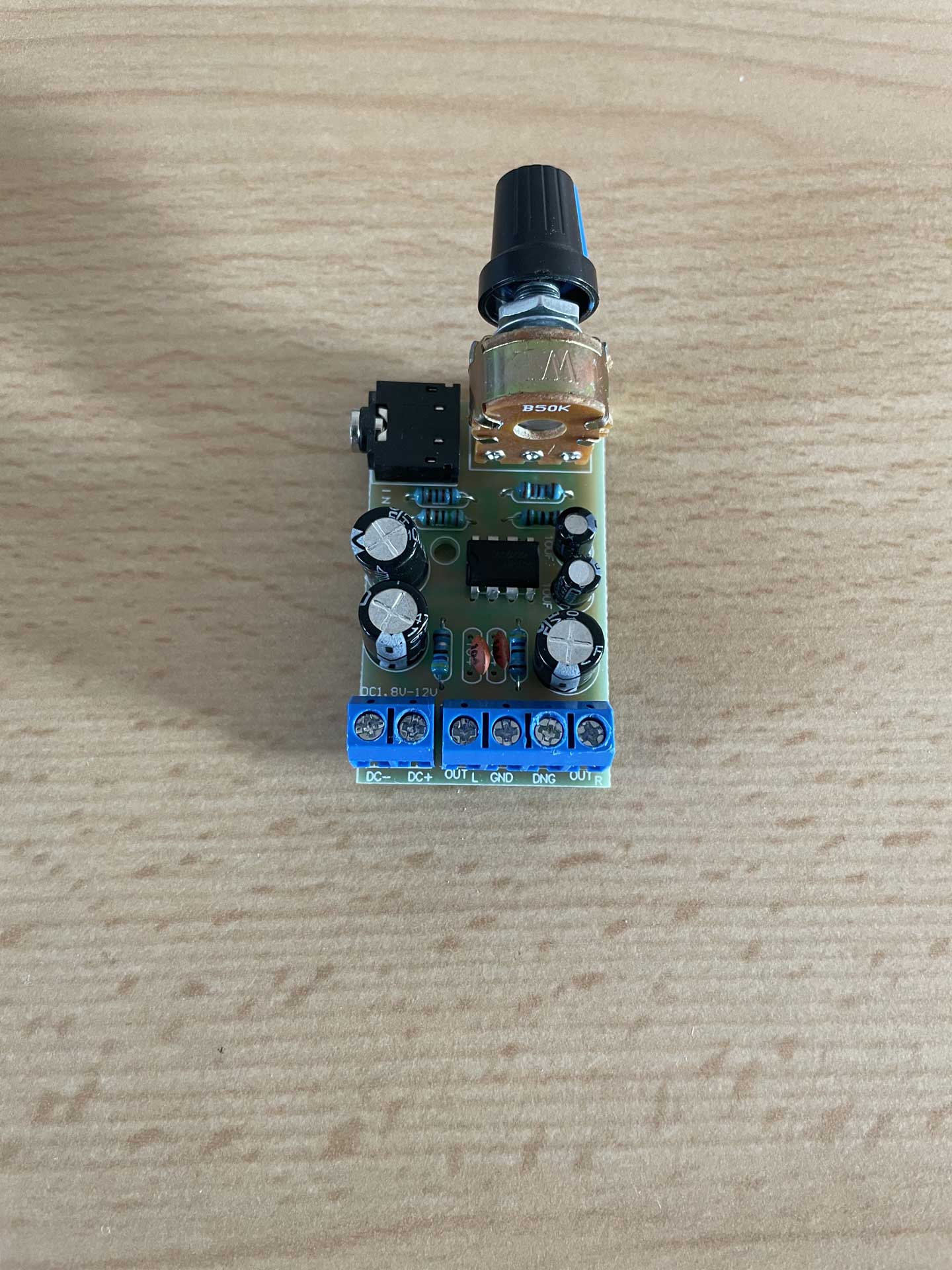

Als Audio-Interface kommt eine mini AUX-Platine zum Einsatz. Diese ist zu sehr günstigen Preisen erhältlich und bietet durch den 3,5mm Klinkenanschluss eine einfache und schnelle Verbindung mit dem PC.
TDA2822M
Channels: 2.0 Stereo
Abmessungen: 52 x 31 x 23mm (L*W*H)
Voltage: DC 1.8-12V
Output: 0.1W-5W ;4-32 Ohms
Input: 3.5mm Audio input

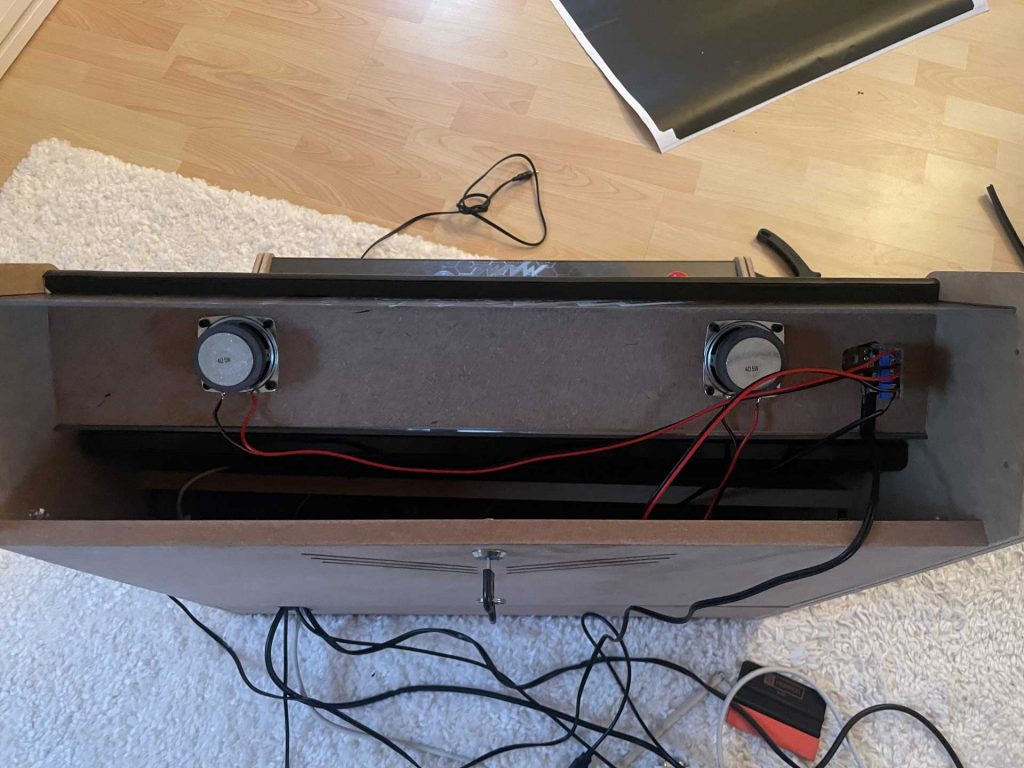

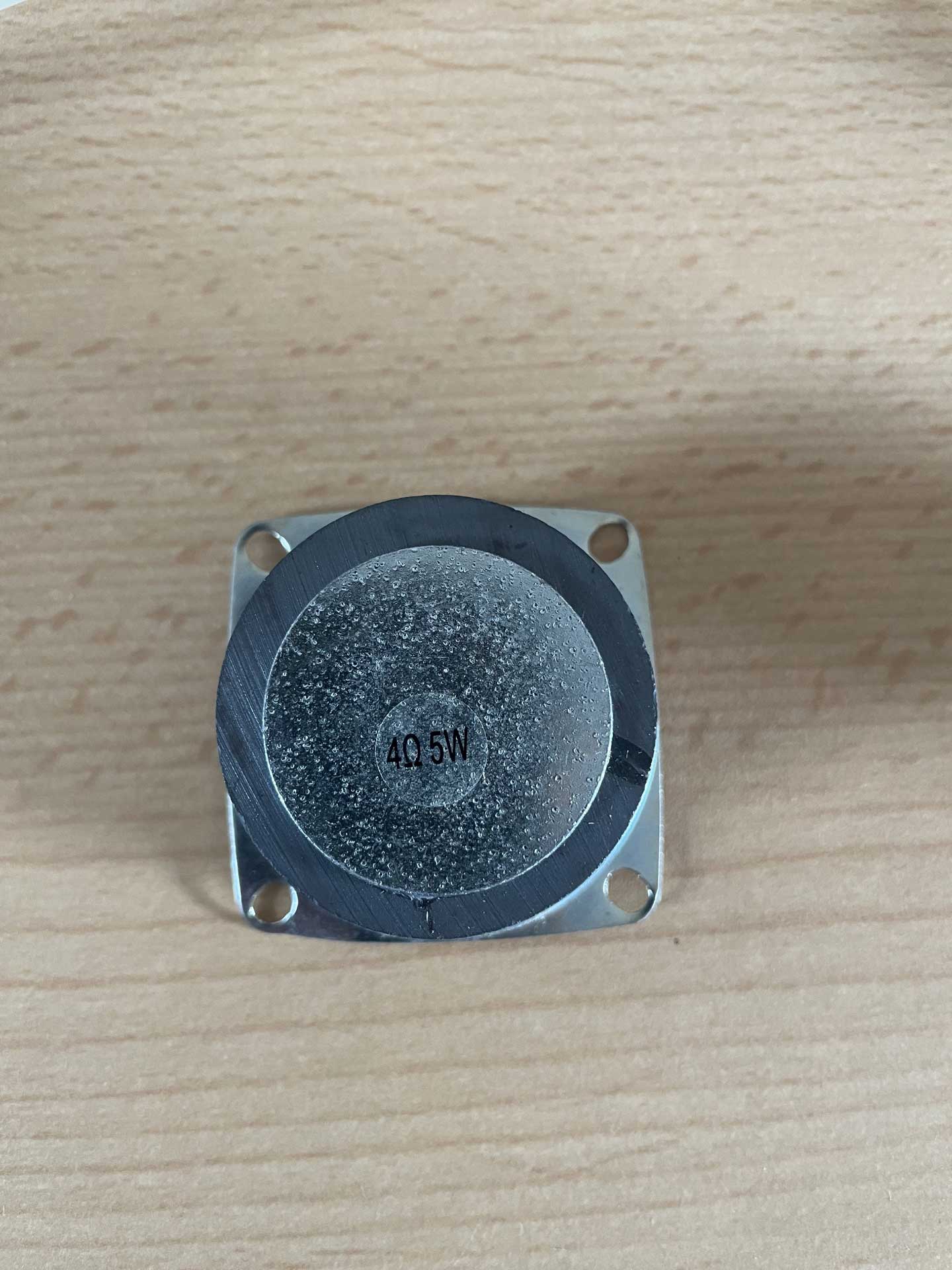

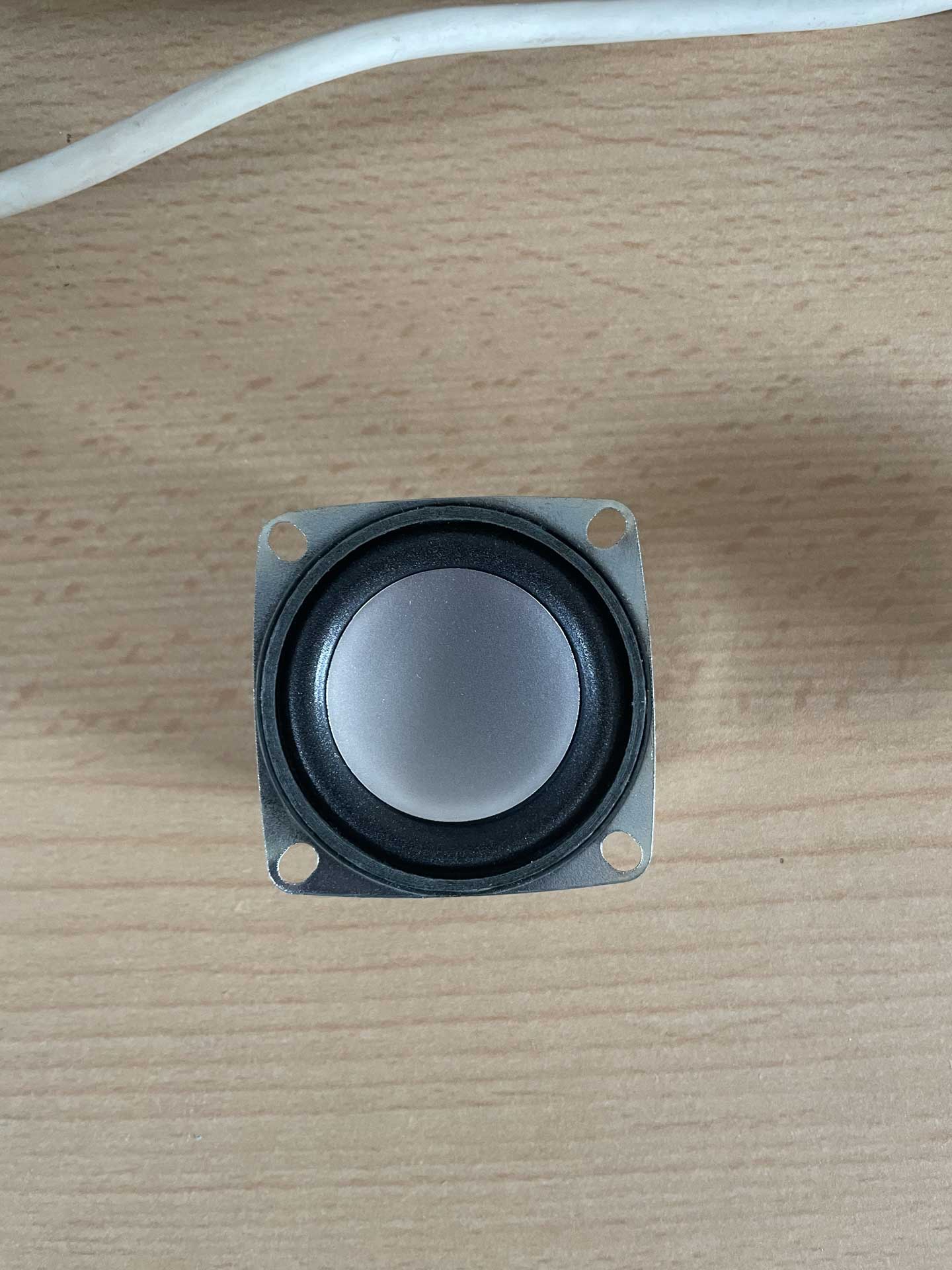

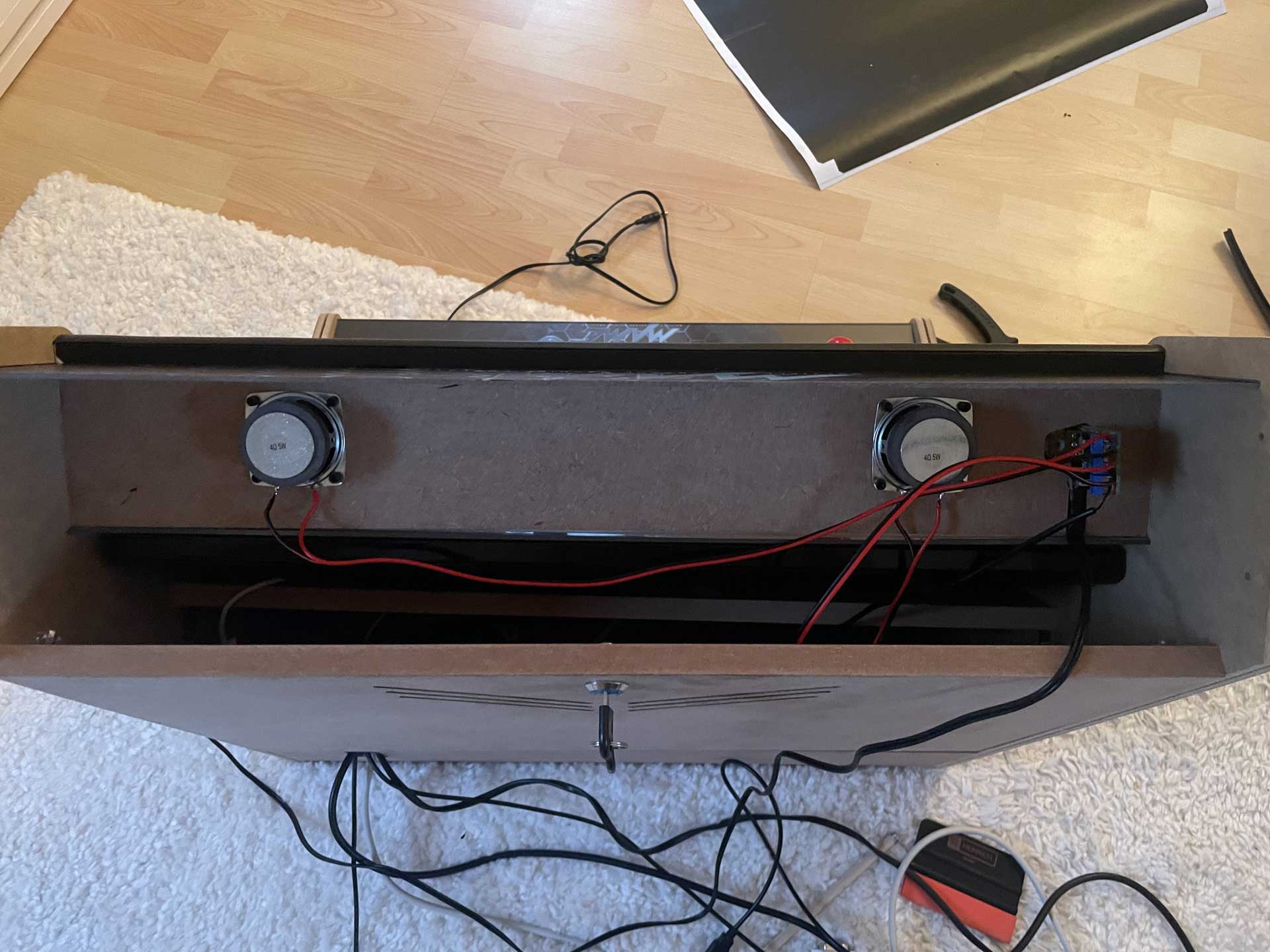

Passend zur AUX-Platine habe ich zwei 2-Zoll-Lautsprecher (5 Watt, 4 Ohm) verwendet. Der Zusammenbau mit dem Lötkolben verlief problemlos, und der Einbau im Gehäuse war dank der vorbereiteten Fräsungen kinderleicht. Das vorhandene 3,5-mm-Klinkenkabel war jedoch etwas dicker als die Einkerbung, sodass ich vorsichtig mit einem Cuttermesser etwas Gummi vom Stecker entfernen musste.
🎨 Design & Folierung

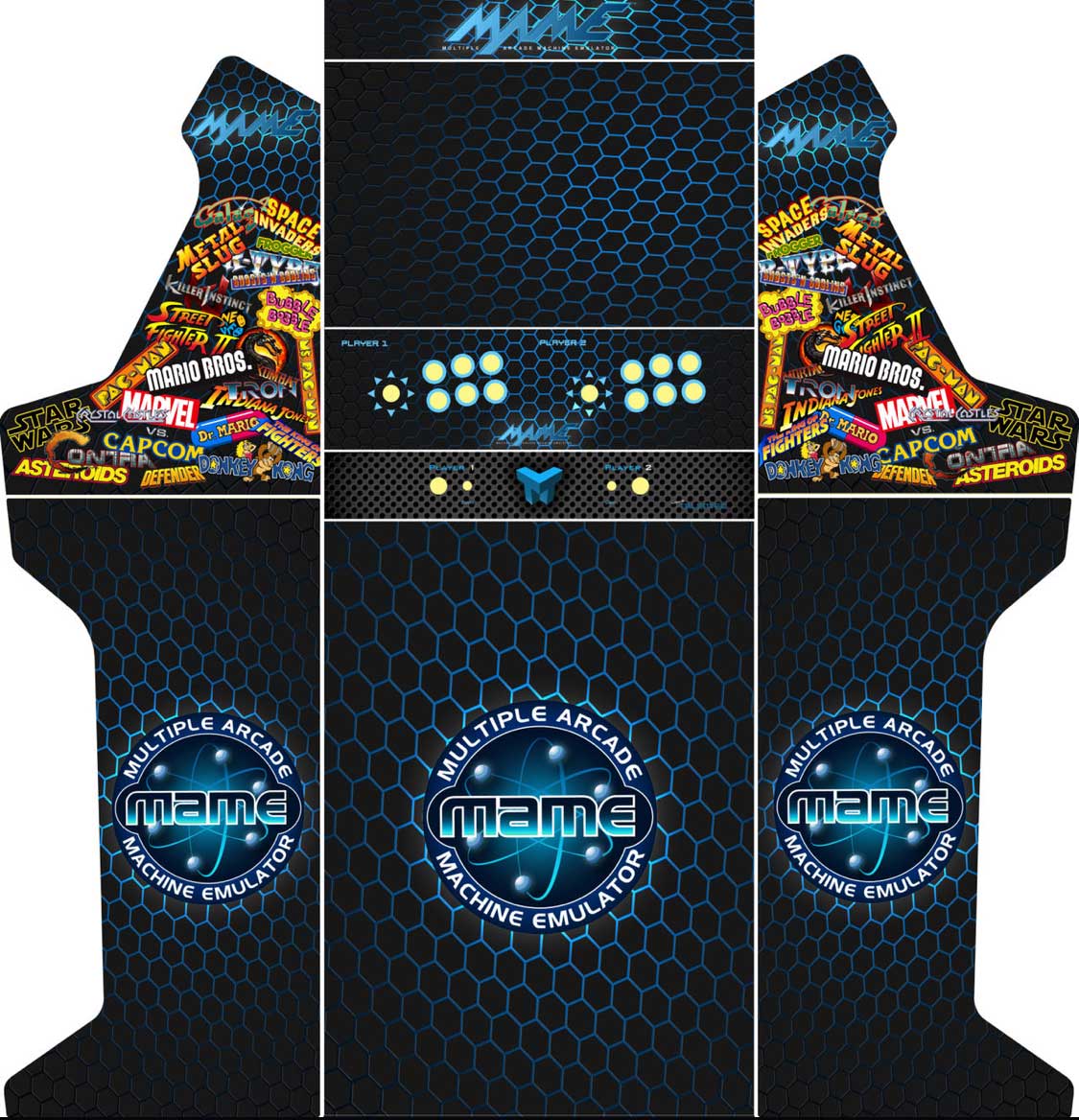

Ich habe mich für ein vorhandenes Design im MAME-Look entschieden und um das ganze zu komplettieren wurde zusätzlich ein Foliensatz (schwarz) bestellt, der die restlichen noch freien Flächen abdeckt.
Zum Anbringen der Folie habe ich einen Rakel, ein Skalpell und eine Schere verwendet. Der Schwierigkeitsgrad variierte dabei von Bauteil zu Bauteil – von einfach bis anspruchsvoll. Mit etwas mehr Erfahrung wäre ich wahrscheinlich präziser und schneller gewesen. Für die ersten Schritte und Erfahrungen bin ich jedoch zufrieden mit dem Ergebnis.
Front

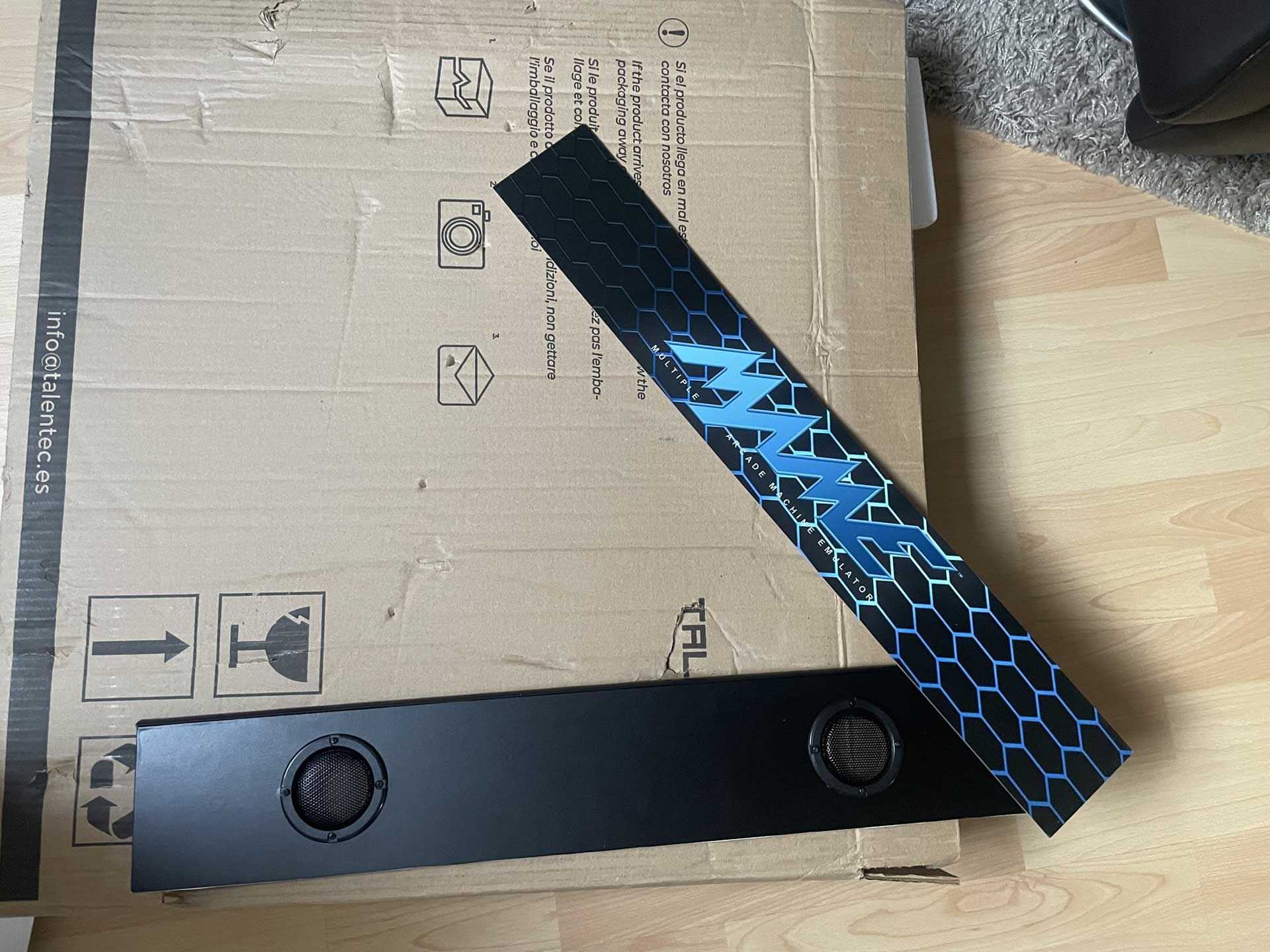

Marquee und Speakerbar
Dank der gerade Flächen un der durchgehend schwarzen Lautsprecherleiste gestaltet sich das Anbringen der folie äußerst einfach, unkompliziert und schnell. Die Löcher für die Lautsprecher können nach dem Aufbringen der Folie mit einem Skalpell ausgeschnitten werden.

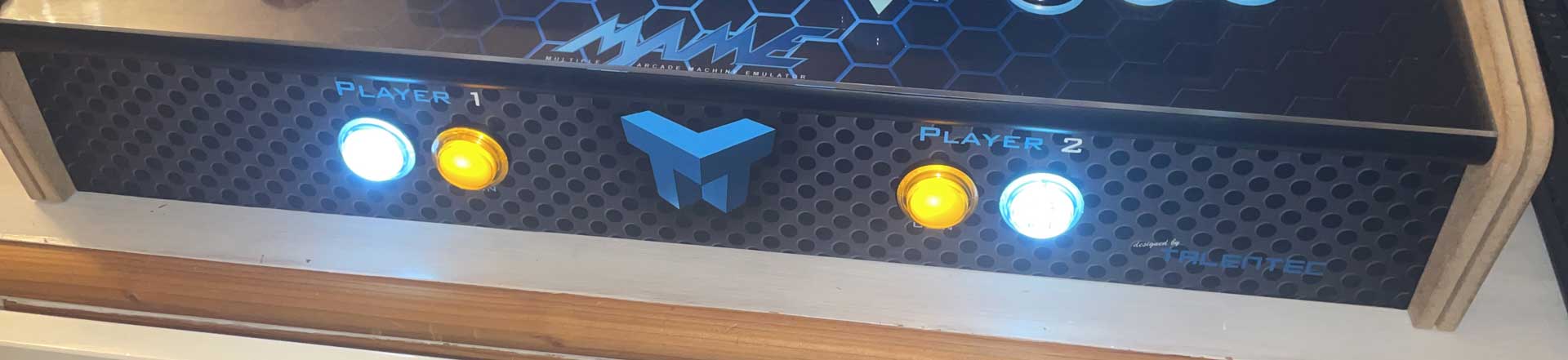

Frontpanel
Durch die geraden Flächen und die nur gering notwenige Ausrichtung ist das aufbringen sehr einfach, unkompliziert und schnell erledigt. Die Löcher für die Tasten können nach dem Aufbringen der Folie mit einem Skalpell ausgeschnitten werden.

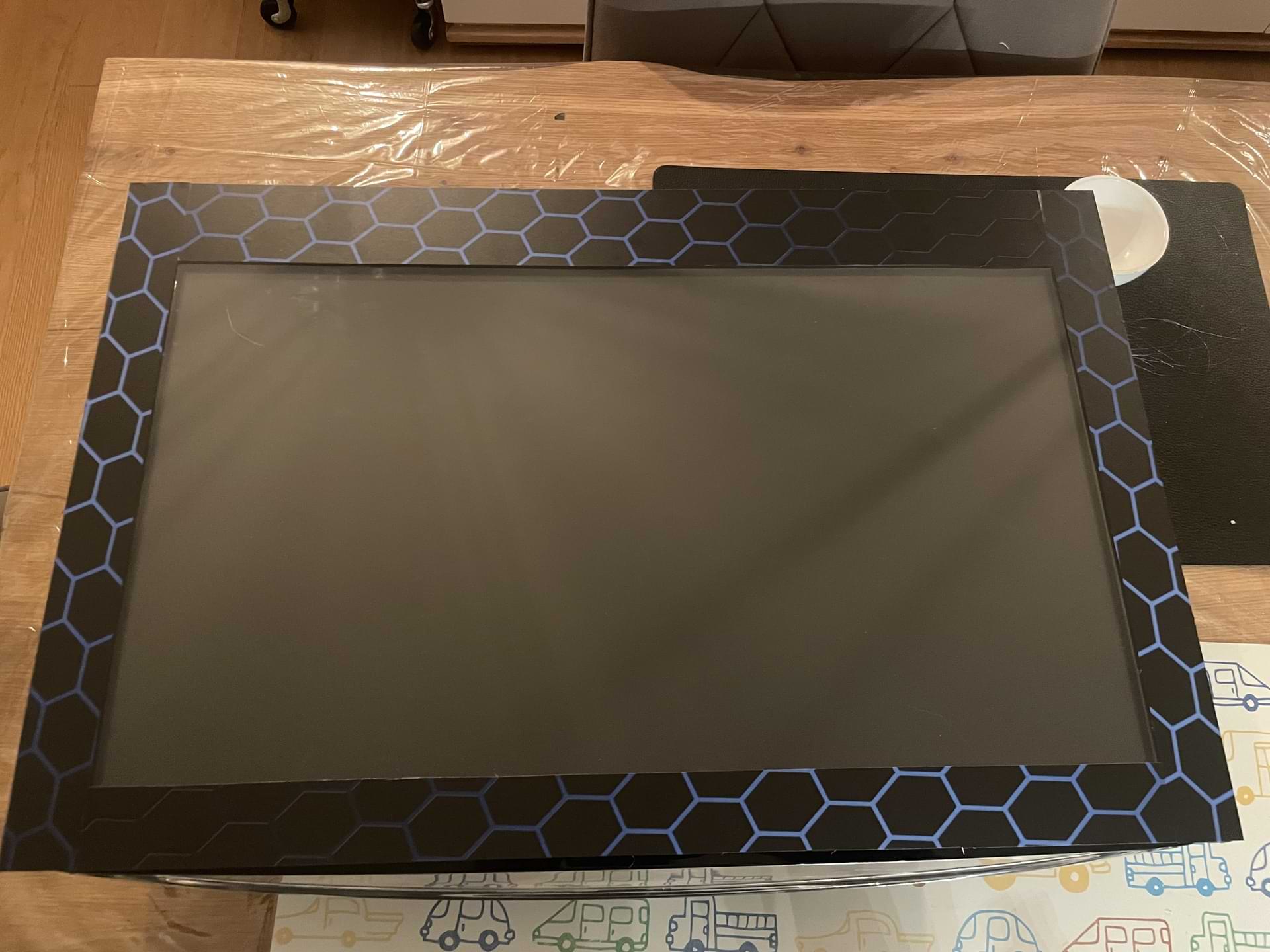

Monitor Bezel
An dieser Stelle ist sehr präzises Arbeiten erforderlich. Entweder schneidet man einen sorgfältig ausgemessenen und sauberen Ausschnitt, oder man schneidet passend zueinander abgestimmte Bahnen und klebt diese exakt aneinander. Zunächst habe ich die erste Variante ausprobiert, dabei jedoch das Wellen der Folie nicht ausreichend verhindert, was zu einer ungleichmäßigen Schnittkante führte. Auch die Messung war ungenau, und beim Aufkleben hat sich die Folie verzogen und lag schief. 😡
Um das Ganze zu retten, habe ich die zweite Variante mit dem restlichen Material des mittigen Ausschnitts umgesetzt. Dabei habe ich sorgfältig gemessen, alles ausgerichtet und vier passende Bahnen zurechtgeschnitten, die ich so bündig wie möglich verklebte. Das Ergebnis ist sicherlich nicht perfekt, aber in meinen Augen deutlich besser als die erste Variante und insgesamt akzeptabel.
Rückseite

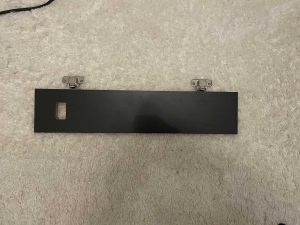

Backpanel
Dank der geraden, durchgehend schwarzen Flächen gestaltet sich das Anbringen der Folie einfach, unkompliziert und schnell. Die Ausschnitte für die Kabeldurchführung lassen sich nach dem Aufbringen der Folie problemlos mit einem Skalpell ausschneiden.

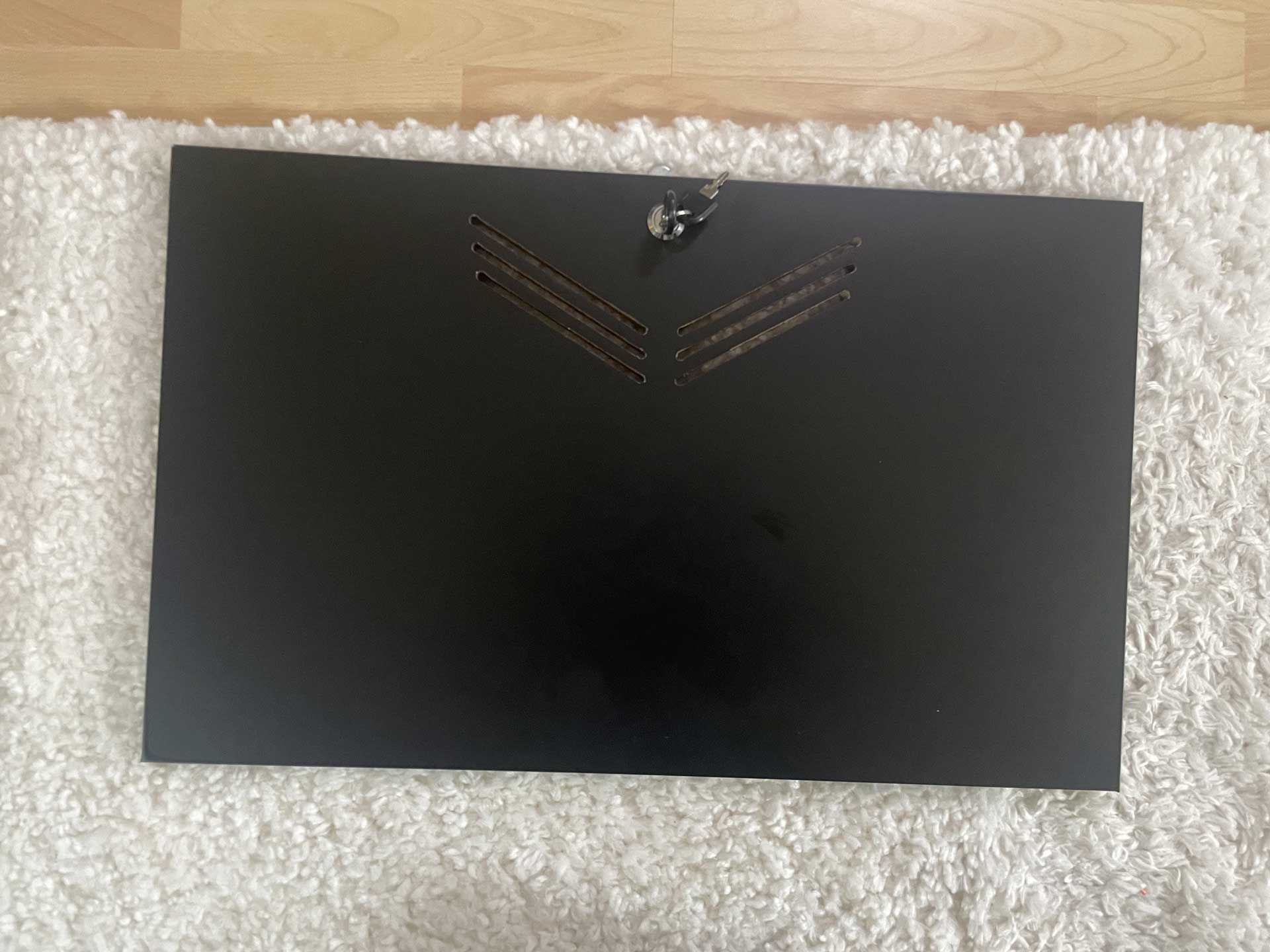

Serviceklappe
Dank der geraden, durchgehend schwarzen Flächen gestaltet sich das Anbringen der Folie einfach, unkompliziert und schnell. Die Ausschnitte für Lüftung und Schloss lassen sich nach dem Aufbringen der Folie problemlos mit einem Skalpell ausschneiden.
Typenschild

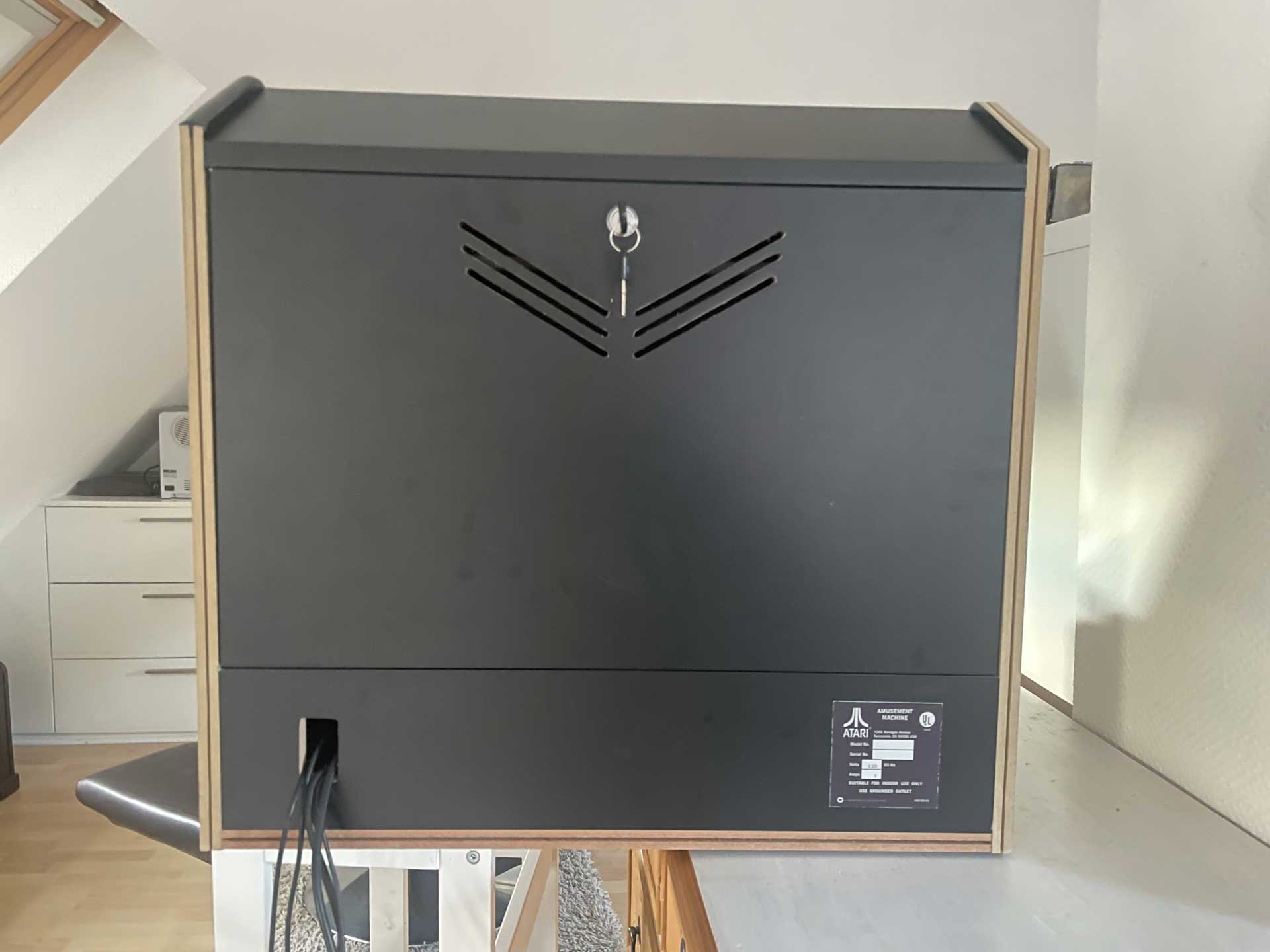

Als kleines Highlight habe ich ein Atari-Typenschild bei Arcadeforge entdeckt, das nun seinen Platz an der Rückseite des Automaten findet.
Seitenteile

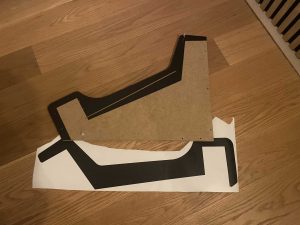

Side-Panel (Innenseite)
Der Zuschnitt benötigt etwas mehr Zeit, und vor dem Verkleben muss die Folie leicht ausgerichtet werden. Das Anbringen gestaltet sich jedoch einfach, und die Bezel-Einkerbung sowie die Bohrlöcher stören aufgrund ihrer geringen Größe nicht. Lediglich das Nachschneiden der Außenkontur mit dem Skalpell erfordert etwas Übung, um eine saubere Kante zu erzielen.

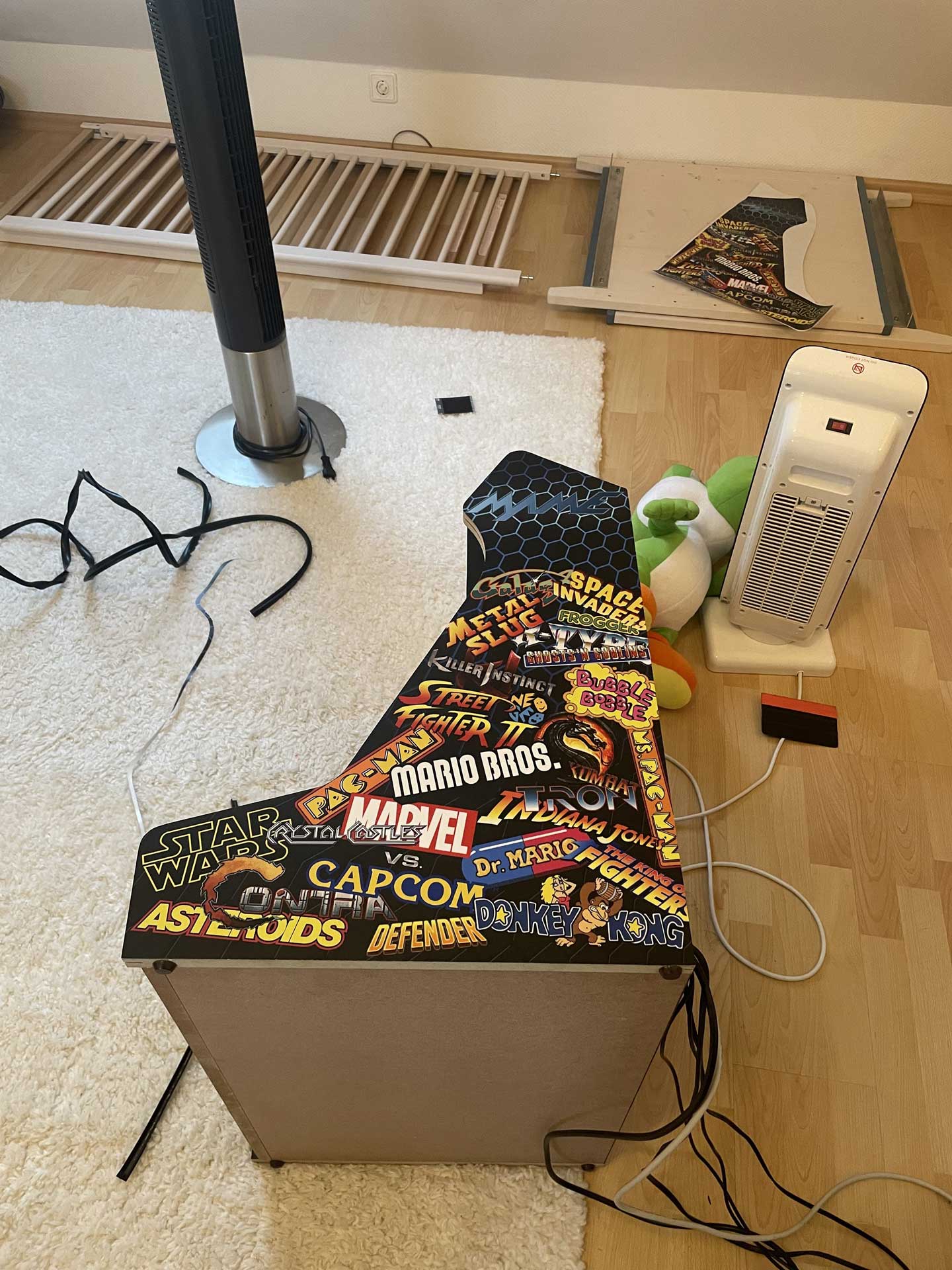

Side-Panel (Außenseite)
Das aufbringen verlieft problemlos. Das Nachschneiden der Außenkontur mit dem Skalpell erforderte, wie bereits bei der Innenseite, etwas Übung.
