🔌 Backpanel
Der ursprüngliche Plan, den PC direkt ins Bartop-Gehäuse einzubauen, musste aufgrund der begrenzten Platzverhältnisse verworfen werden. Langfristig soll der Bartop daher auf einem “Standfuß” montiert werden. Da dieser Schritt jedoch noch nicht unmittelbar ansteht, wollte ich trotzdem den Kabelsalat beseitigen und die Serviceklappe schließen. Dafür musste ich das Backpanel nachträglich modifizieren.

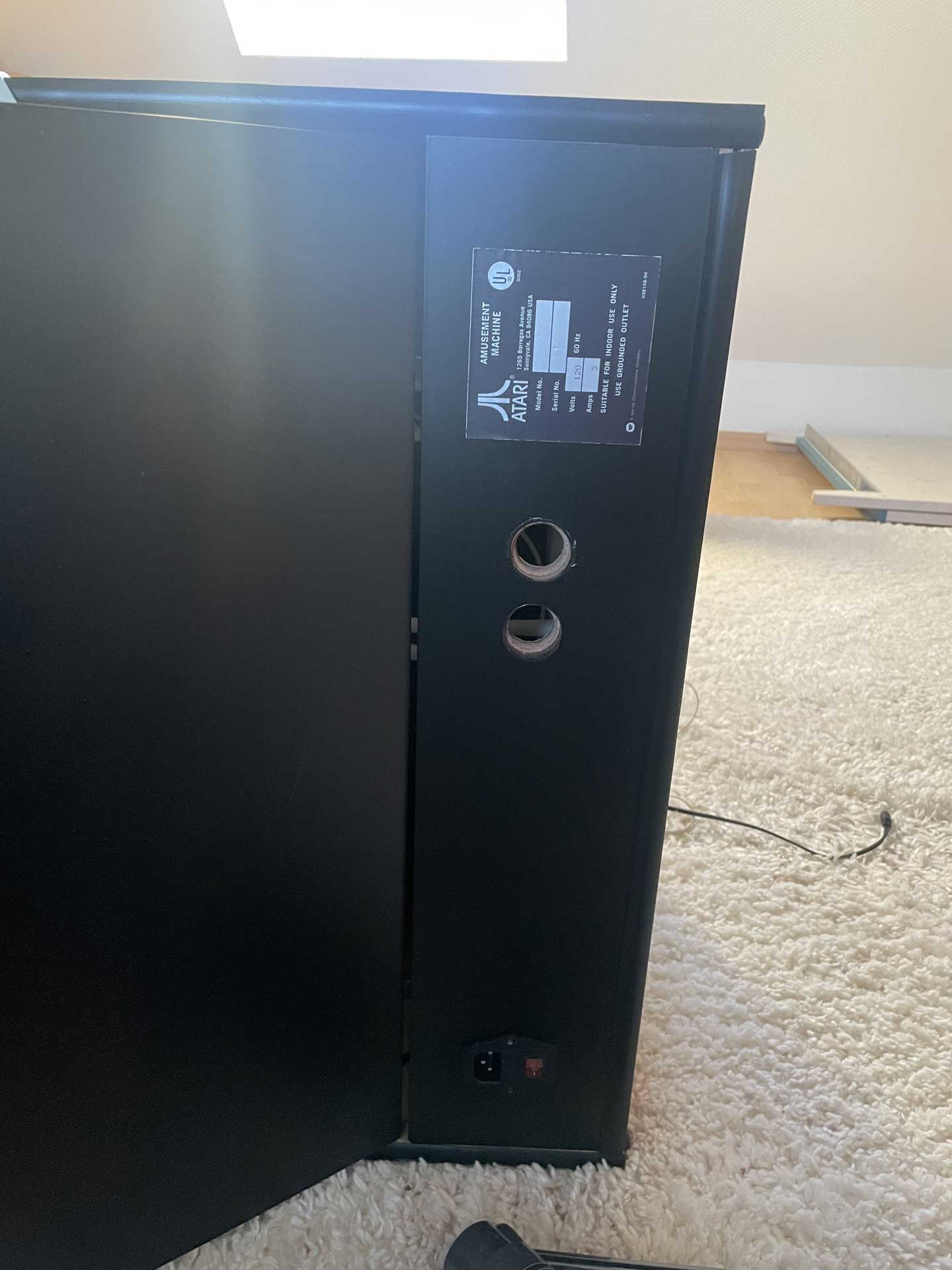

Ein Nachteil war, dass das Panel bereits foliert war, wodurch die notwendigen Ausschnitte durch die Folie gebohrt werden mussten. Im Backpanel befinden sich nun die folgenden Anschlüsse:

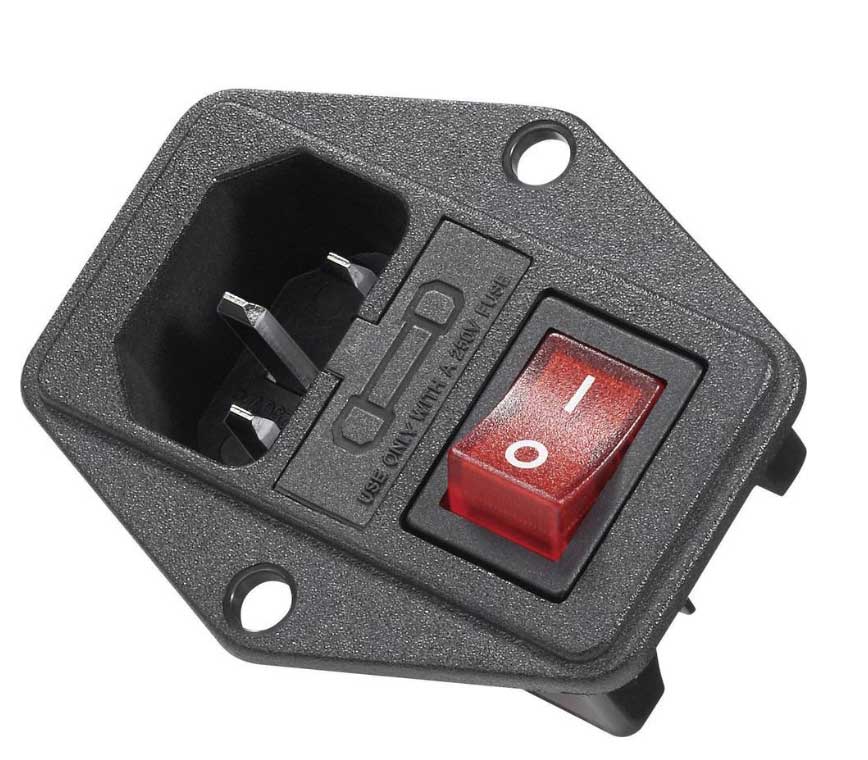

Kaltgerätebuchse mit Schalter
Für den Kaltgerätestecker wurde eine Einbaubuchse mit Schalter und Schmelzsicherung verwendet. Diese versorgt eine Mehrfachsteckdose im Inneren des Bartops, an die alle weiteren Komponenten wie Monitor, Marquee-Leuchte und Audio-Interface angeschlossen sind. Dadurch benötigt das Bartop-Gehäuse nur ein einziges Stromkabel.

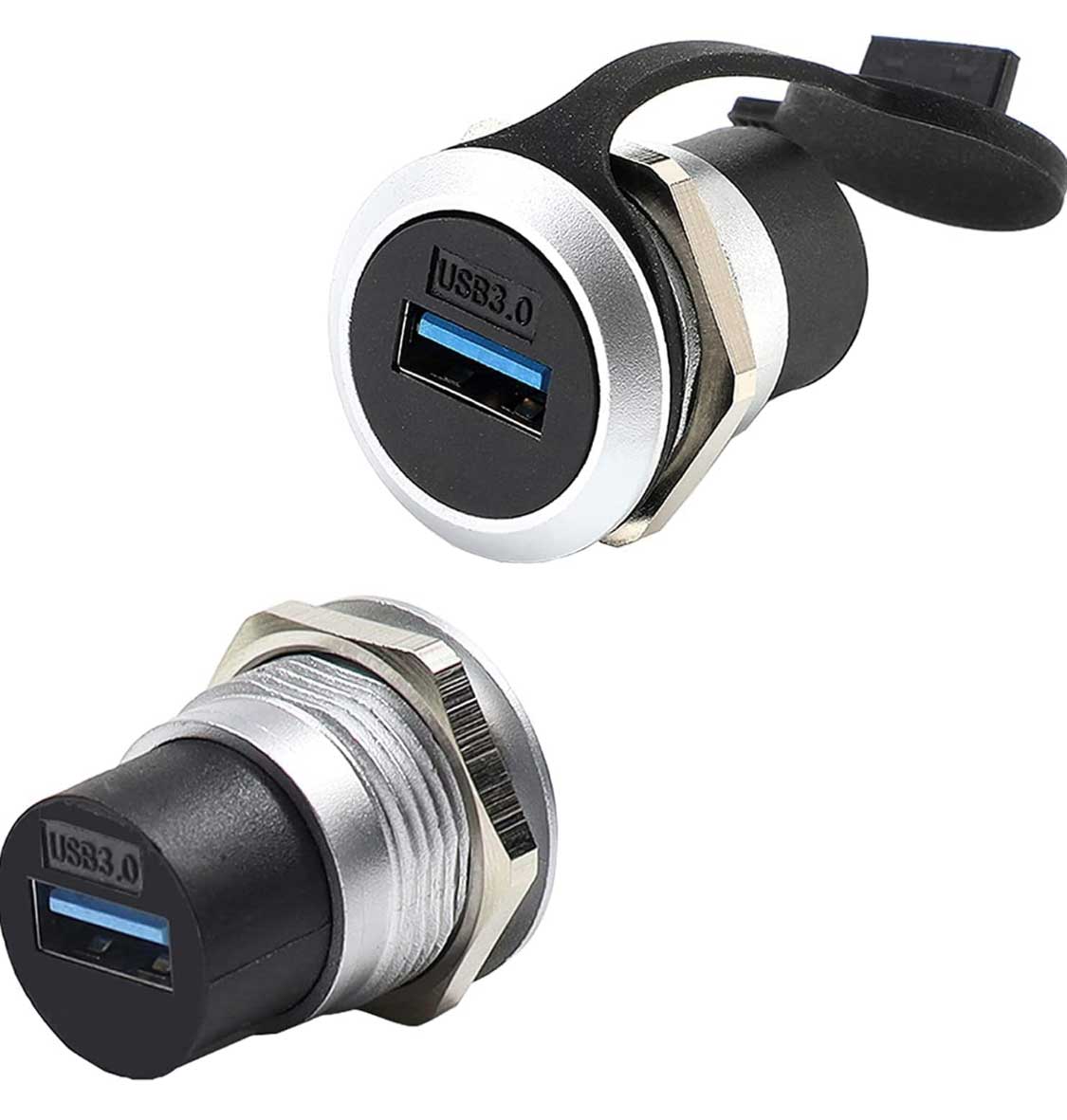

USB-3.0-Buchse
Um die USB-Geräte anzuschließen, habe ich eine USB-3.0-Passthrough-Buchse verbaut. Intern ist diese an einen 4-Port-USB-3.0-Hub angeschlossen, wodurch die Kabel des Control-Panels ordentlich verstaut sind und zusätzlicher Platz für weitere Peripheriegeräte bleibt. Extern kann ein USB-A-Kabel (Male/Male) zum Anschluss an den PC genutzt werden.

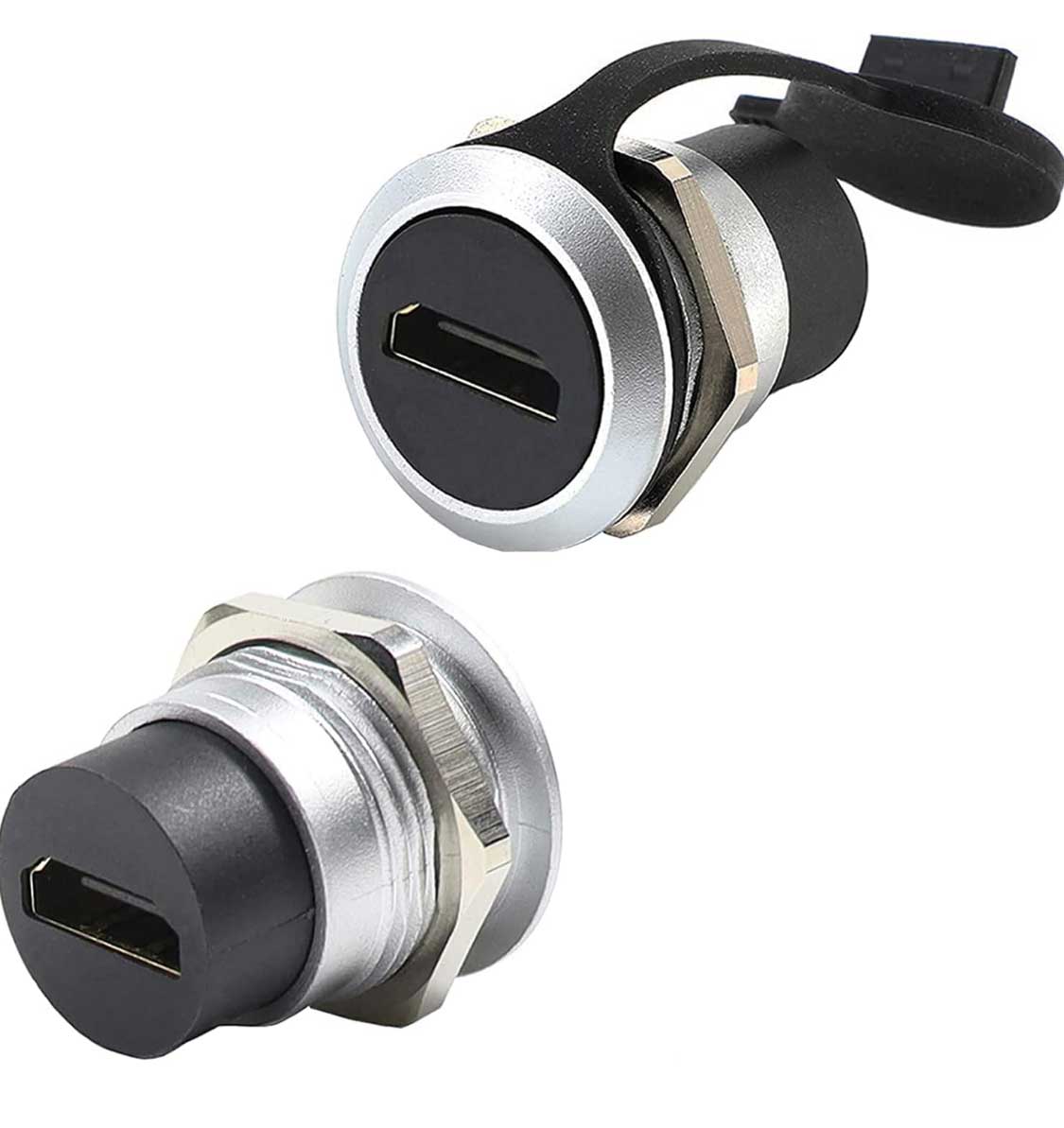

HDMI-Buchse
Für die HDMI-Buchse wurde ebenfalls eine Passthrough-Buchse eingebaut. Da der Monitor leider nur über einen DVI-Anschluss verfügt, wird intern ein Adapterkabel von HDMI auf DVI verwendet.

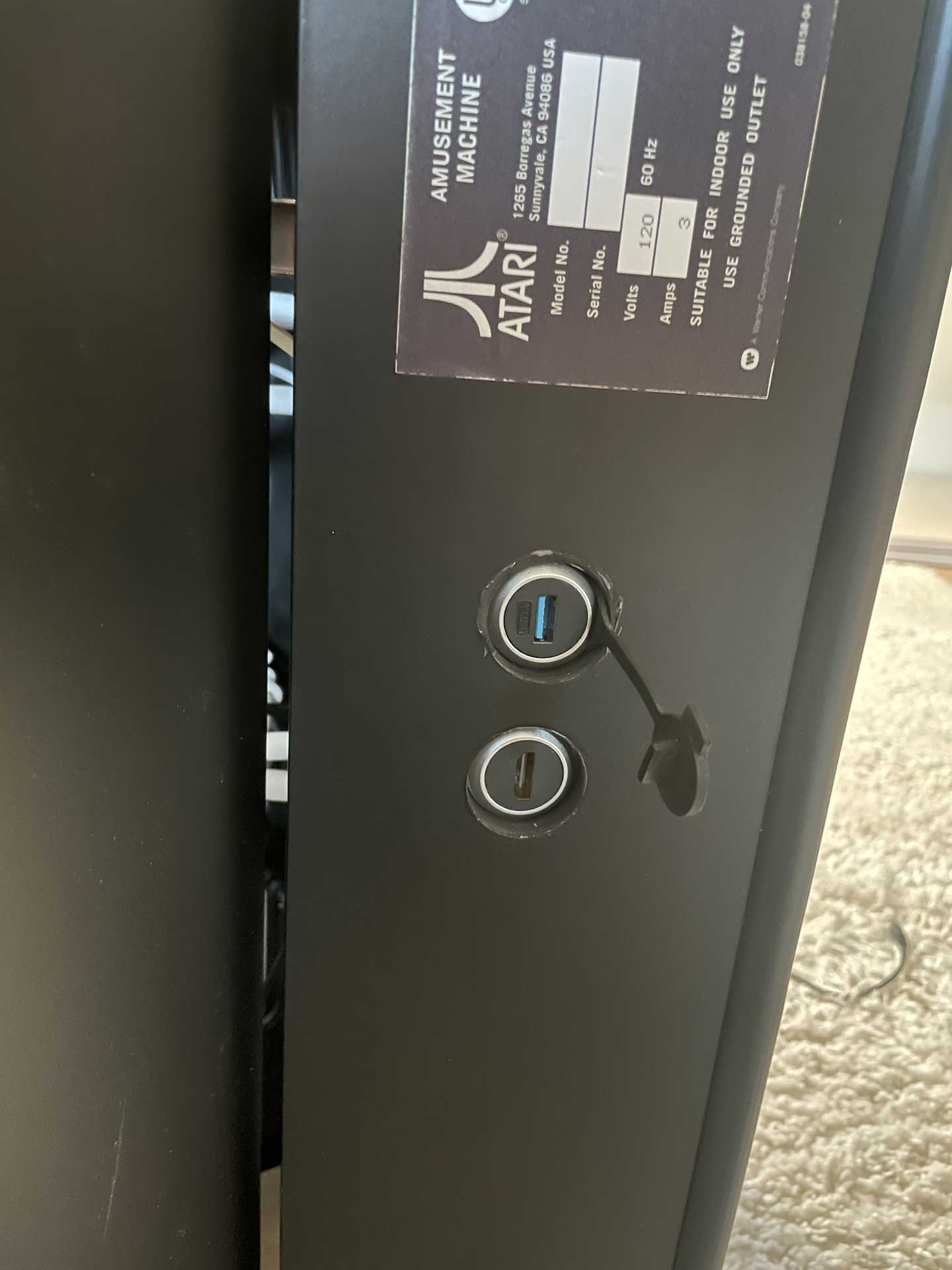

Die Aussparung für die Kaltgerätebuchse ist bereits im Bauteil vorhanden, daher musste hier nichts angepasst werden. Die beiden zusätzlichen Anschlüsse wurden mithilfe eines Forstnerbohrers gesetzt. Dabei stellte sich heraus, dass ich die Tiefe der Buchsen nicht ausreichend bedacht hatte: Beim ersten Bohrversuch war das Gewinde der Buchse nicht lang genug, um sie sicher zu verschrauben. Um die Buchse einzulassen, musste daher eine Vertiefung mit einem größeren Bohrer gesetzt werden. Da hierbei kaum Halt für den Bohrer vorhanden war, musste ich mit niedriger Drehzahl arbeiten, was die Folie leicht beschädigte und zu einem unsauberen Ergebnis führte. Die entstandenen Unsauberkeiten habe ich provisorisch mit einem schwarzen Marker kaschiert.
