🪙 Münzprüfer
Obwohl wir mit dem Automaten kein Geld verdienen, spielt ein Münzprüfer eine entscheidende Rolle für das authentische Arcade-Feeling. Man kann sich eine bestimmte Anzahl an Münzen zurechtlegen und sehen, wie weit man damit kommt, oder sich mit One-Coin-Challenges auf die Jagd nach dem Highscore begeben.
Typischerweise sind Münzprüfer im Standfuß des Automaten integriert. Da ich jedoch in absehbarer Zeit keinen Unterstand oder Standfuß für den Bartop-Automaten bauen möchte, kam mir die Idee, den Münzeinwurf in das Sideboard zu integrieren, auf dem der Automat derzeit steht. Dafür benötige ich die folgenden Komponenten:

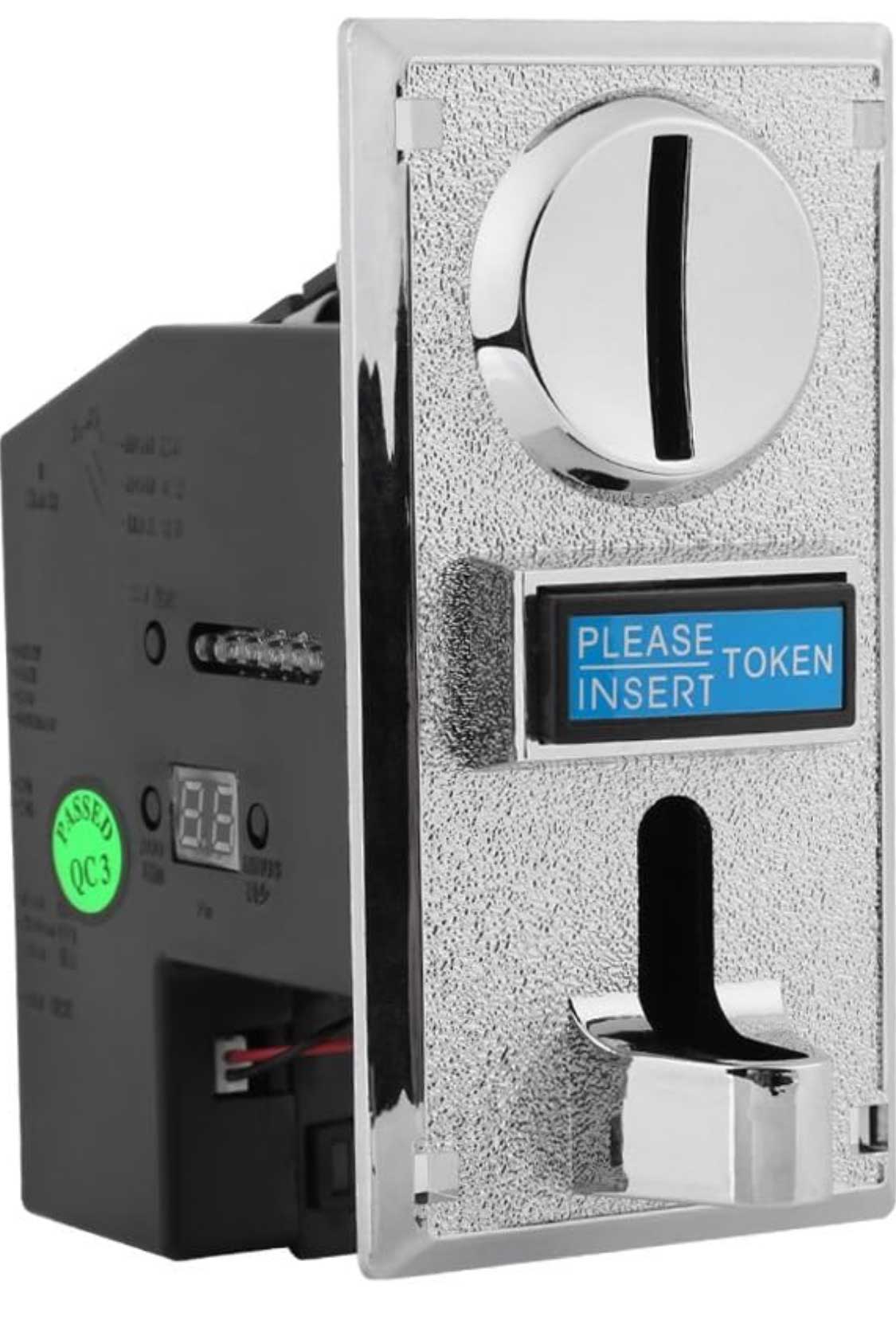

Universal Münzprüfer
Dieser elektrische Münzprüfer kann mit 6 verschiedenen, Selbst definierbaren, Münzen umgehen. Es ist einstellbar wieviele Credits pro Münze gewährt werden. z.B. 50Cent = 1 Credit / 1Euro = 2 Credits

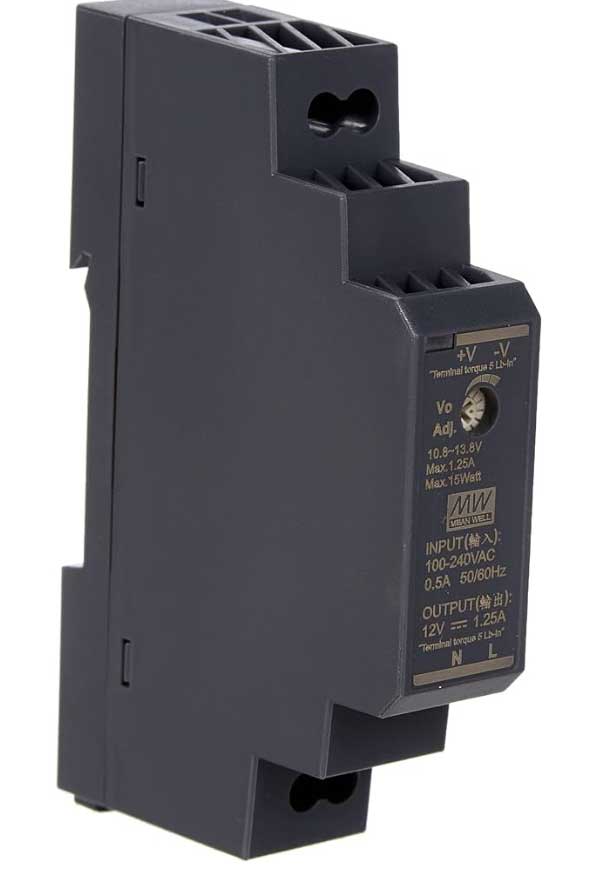

12v Hutschienennetzteil
Stromversorgung: 15 W
Ausgangsspannung: 12 V (10,8 – 13,8 V [DC])
Ausgangsstrom: 1,25 A.
Eingangsspannung: 85 – 264 V [AC]
1Kanal (12v) Relais

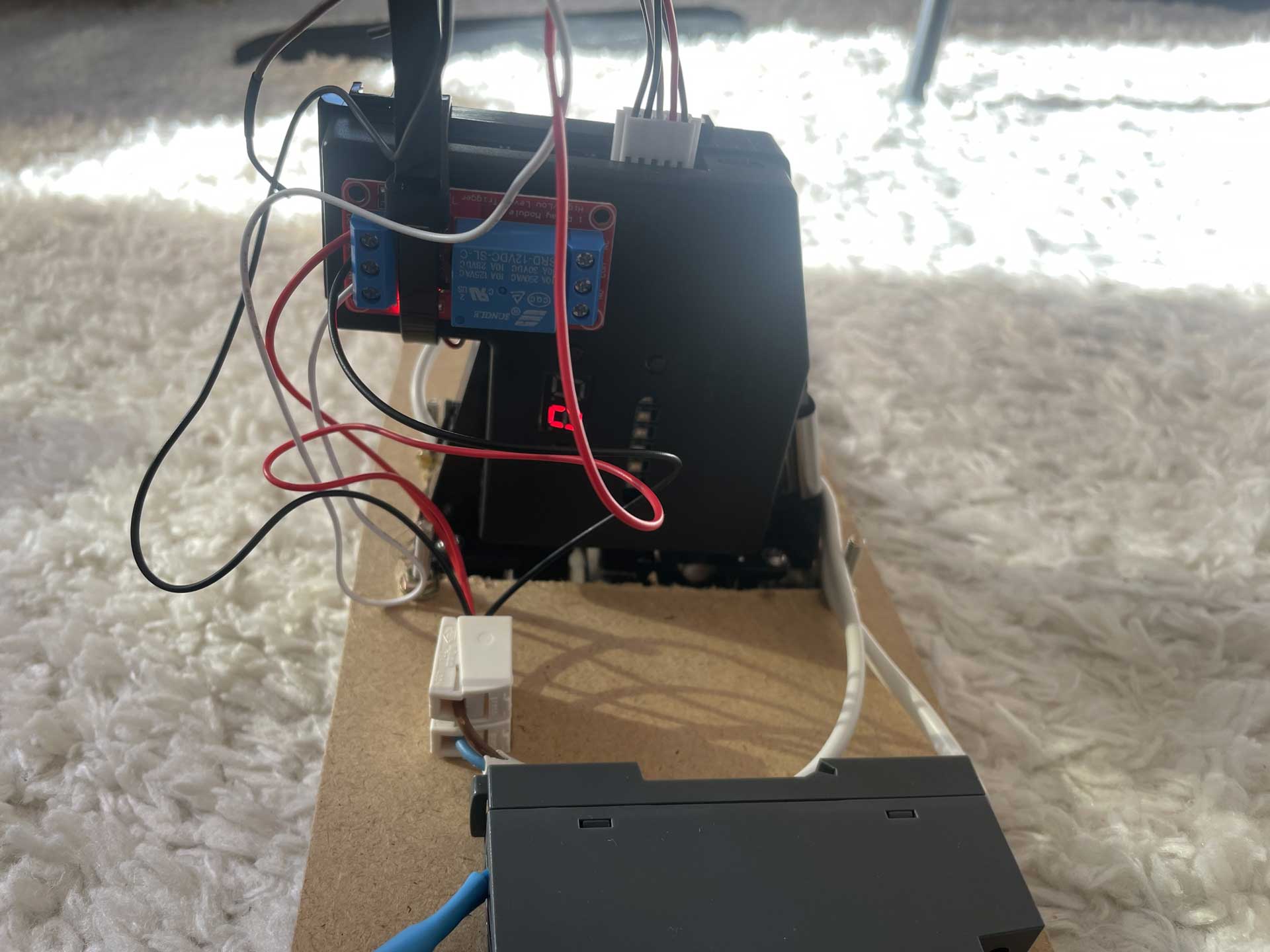

Da das Signal im Automat bei 5v schaltet wird zusätzlich ein 1Kanal (12v) Relais für die Schaltung des Impulses verwendet, da das Signal des Münzprüfers (12v) nicht direkt genutzt werden kann.

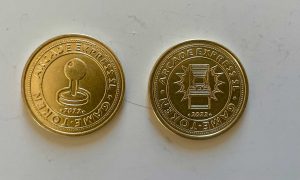

Coin / Token
Als kleines extra habe den Münzprüfer auf spezielle Arcade Tokens eingestellt, so das man nicht mit Echtgeld spielen kann.

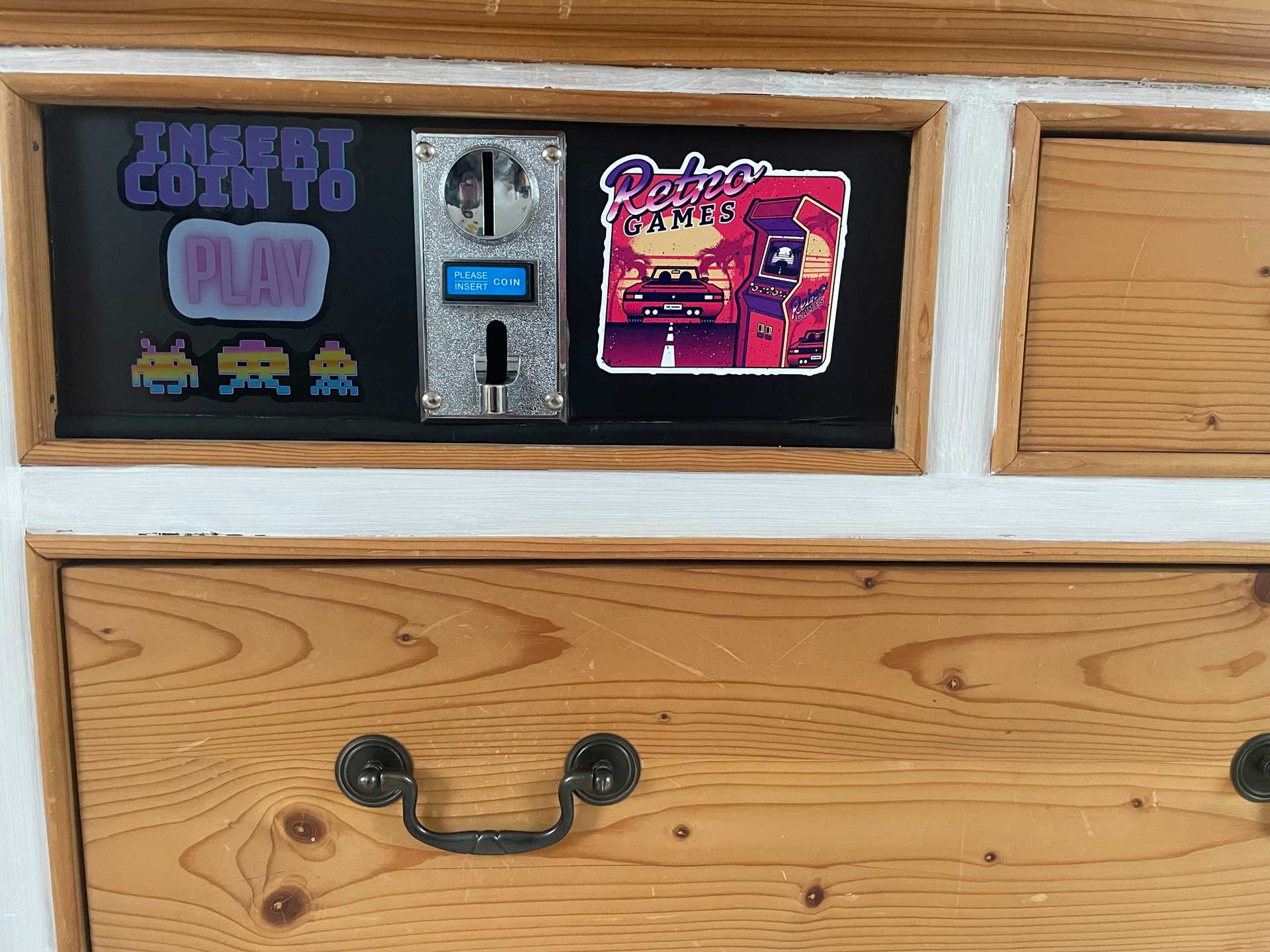

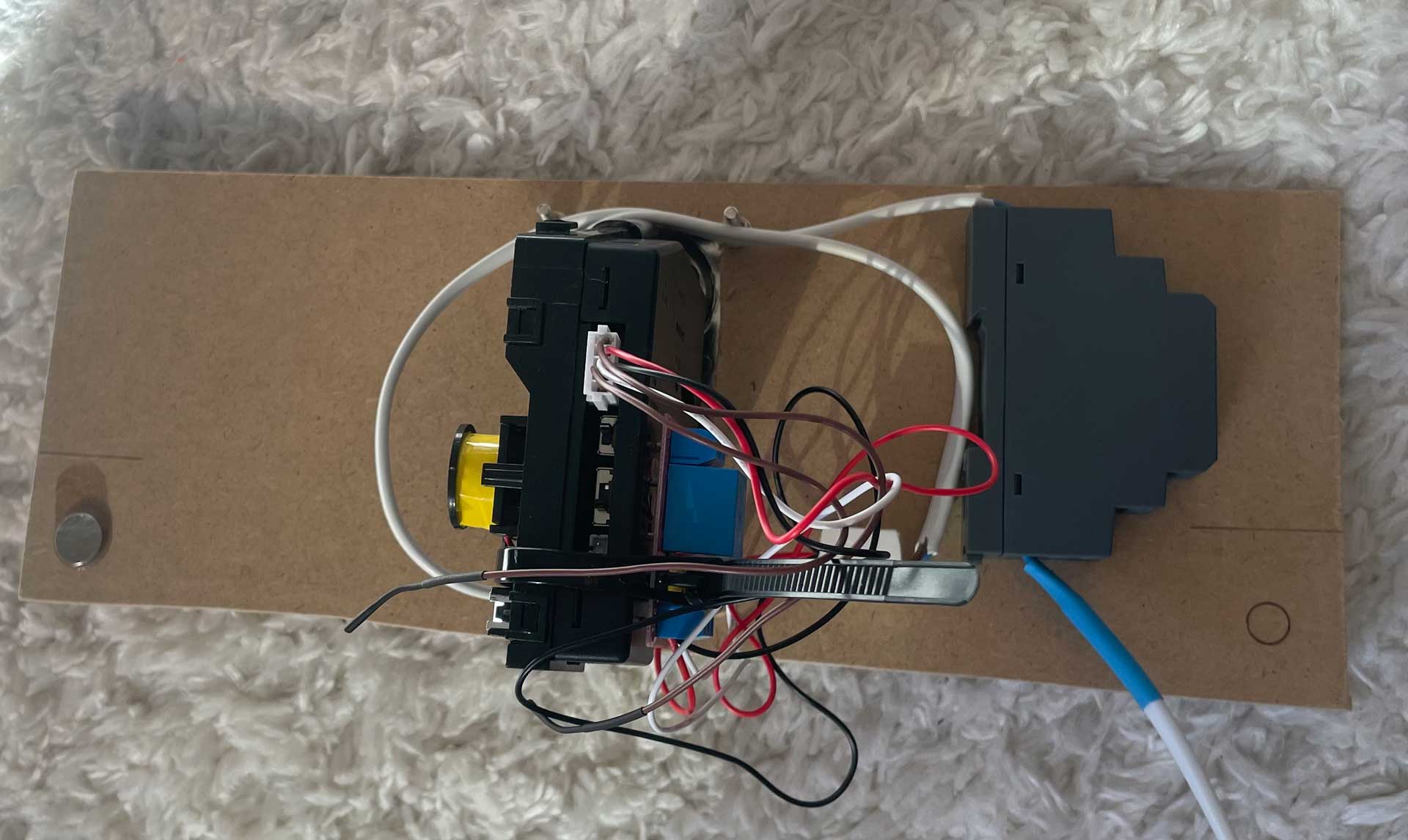

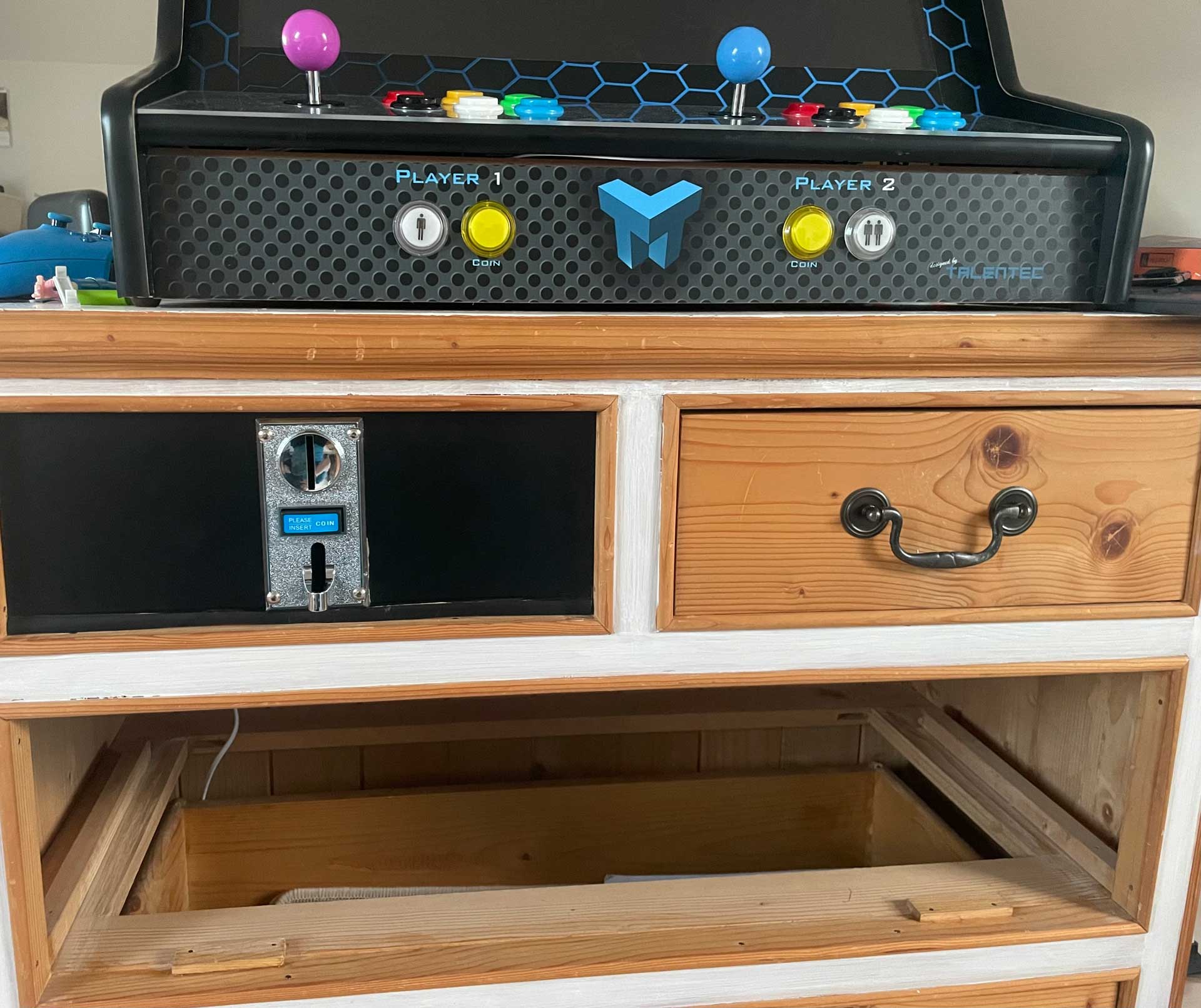

Ich habe eine der Schubladen ausgebaut und einen passenden Zuschnitt aus einer Dünnen MDF-Platte gesägt. Im Sideboard wurden zwei Metallwinkel angebracht, auf den MDF-Zuschnitt zwei Magnete und an der Unterseite eine Gummilippe angeklebt. Dadurch lässt sich die Blende leicht einklippsen und sitzt durch den Druck der Gummilippe auch fest. Zum Abschluss wurde die Blende noch schwarz Foliert und mit Stickern versehen.
